Công Nghệ Nối Thép Bằng COUPLER

coupler

Coupler là một thiết bị quan trọng trong ngành công nghiệp và xây dựng, được sử dụng để kết nối các cốt thép có ren lại với nhau trong kết cấu betong cốt thép. Thiết bị này dùng nhiều trong xây dựng cầu đường, nhà cao tầng hoặc các cấu kiện quan trọng trong xây dựng.

Công nghệ nối thép bằng ống nối có ren COUPLER

Trong ngành xây dựng và cơ khí, việc nối các thanh thép một cách chắc chắn và hiệu quả là rất quan trọng. Công nghệ nối thép bằng ống nối có ren COUPLER đã trở thành một giải pháp phổ biến, giúp tăng cường độ bền và tính ổn định của các kết cấu. Tài liệu này sẽ trình bày chi tiết về công nghệ này, từ nguyên lý hoạt động đến ứng dụng thực tiễn.

Nguyên lý hoạt động của ống nối có ren COUPLER

Ống nối có ren COUPLER là một thiết bị được thiết kế để kết nối hai thanh thép với nhau thông qua các ren bên trong. Khi hai thanh thép được đưa vào ống nối, các ren sẽ ăn khớp với nhau, tạo ra một mối nối chắc chắn. Nguyên lý này giúp phân bổ lực đều trên toàn bộ mối nối, giảm thiểu nguy cơ gãy hoặc lỏng lẻo trong quá trình sử dụng.

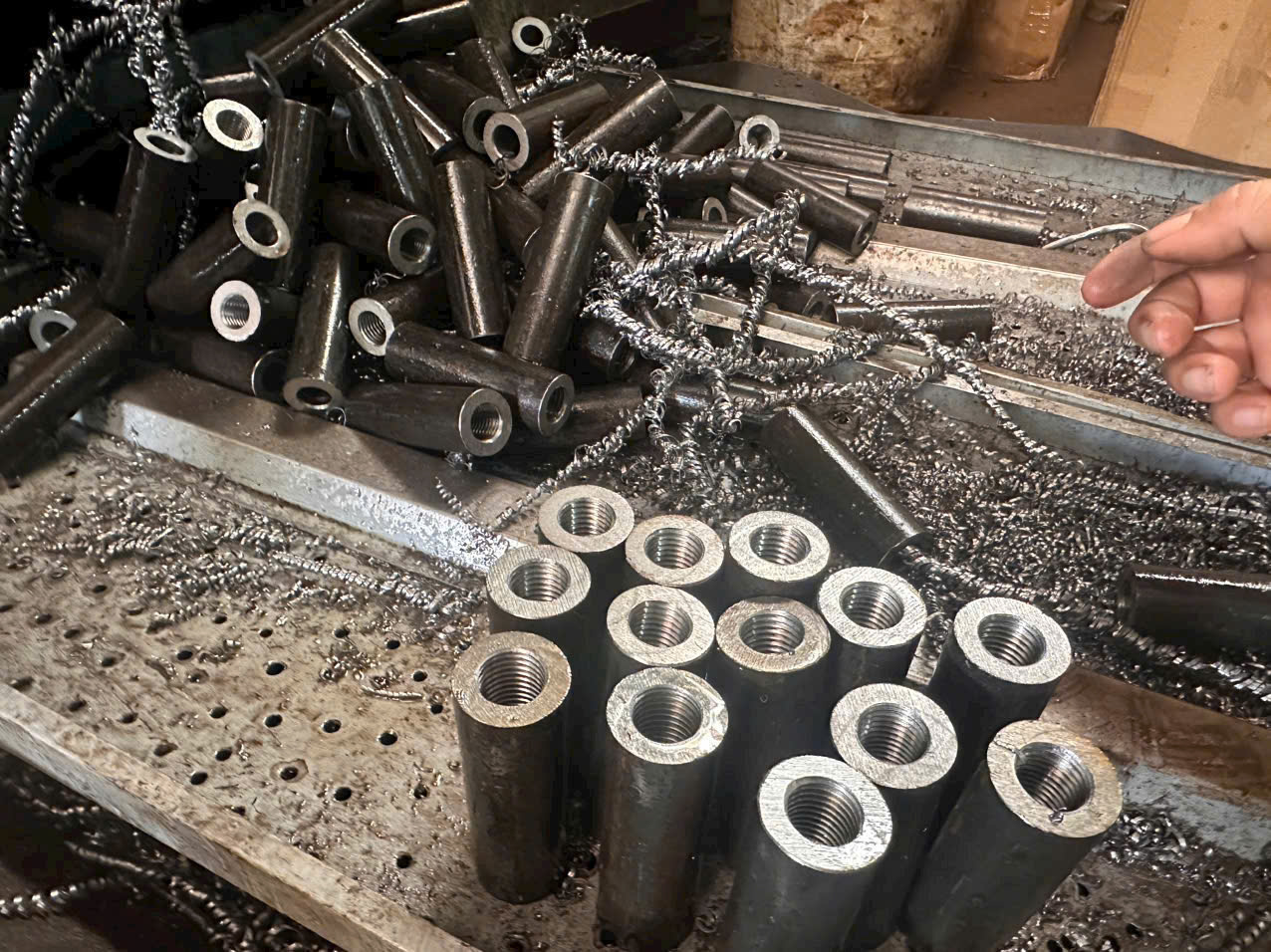

Coupler
Coupler

Đặc điểm nổi bật

  • Kết nối nhanh chóng: Không cần hàn hay gia công phức tạp, việc nối chỉ cần vặn ren, giúp tiết kiệm thời gian thi công.
  • Độ bền cao: Các khớp nối đảm bảo chịu lực tốt, phù hợp với yêu cầu khắt khe của các công trình lớn.
  • Thẩm mỹ và gọn gàng: Không để lại vết hàn, đảm bảo tính đồng nhất cho kết cấu.
  • Tiết kiệm vật liệu: Không cần sử dụng thêm phụ gia hay nguyên liệu bổ sung như que hàn hoặc keo dán.

Ưu điểm

  • Không phụ thuộc vào nguồn điện hoặc thiết bị hàn tại công trường.
  • Dễ dàng tháo lắp và sửa chữa nếu cần.
  • Giảm thiểu nguy cơ nứt hoặc gãy tại các mối nối so với phương pháp hàn thông thường.

Nhược điểm

  • Đòi hỏi thiết bị gia công ren chuyên dụng và độ chính xác cao trong quá trình gia công.
  • Chi phí ban đầu cao hơn so với hàn truyền thống, nhưng bù lại tiết kiệm chi phí lâu dài.

Ứng dụng

Công nghệ nối thép bằng Coupler phù hợp với các lĩnh vực:

  • Xây dựng dân dụng và công nghiệp: Cột, dầm, móng, tường chịu lực.
  • Hạ tầng giao thông: Cầu, đường hầm.
  • Các công trình ngoài khơi: Dàn khoan, hệ thống giàn nổi.

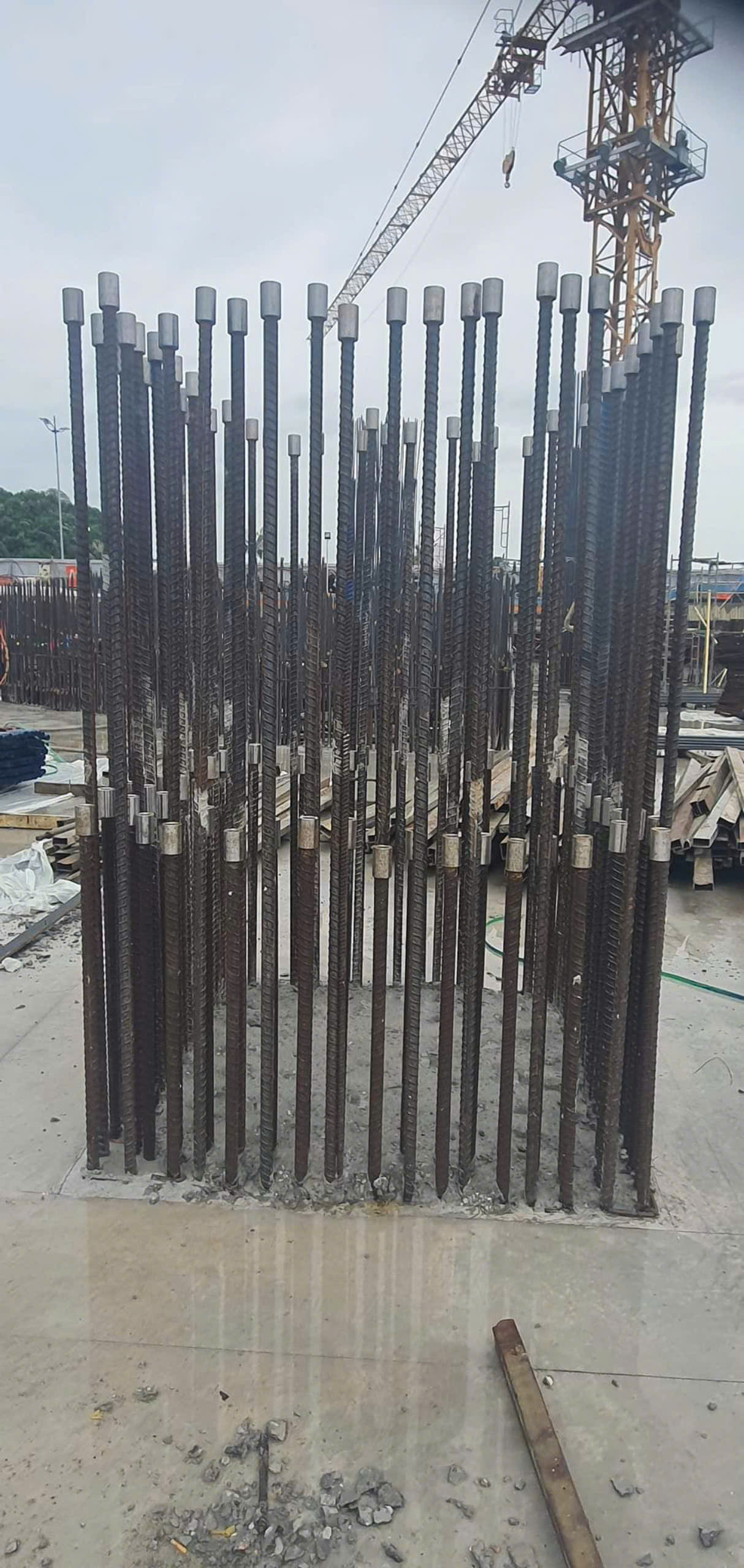

Coupler nối thép cột, thép chờ
Coupler nối thép cột, thép chờ


Phân loại Coupler

có 3 loại ống nối có ren phổ biến thông dụng, dưới đây:

1.Coupler tiêu chuẩn

  • Loại này dùng để nối hai thanh thép cùng đường kính với các đầu ren tiêu chuẩn. Coupler tiêu chuẩn phù hợp với hầu hết các ứng dụng xây dựng dân dụng và công nghiệp.

2.Coupler thuận nghịch

  • Thiết kế đặc biệt để dễ dàng xoay vặn từ cả hai đầu, thích hợp cho các tình huống mà việc quay thanh thép gặp khó khăn. Loại này thường sử dụng trong các công trình có không gian hạn chế.

3.Coupler đổi đường kính

  • Dùng để nối hai thanh thép có đường kính khác nhau. Coupler đổi đường kính giúp giảm bớt vật liệu hàn nối phức tạp, tăng tính linh hoạt khi thiết kế và thi công.

Kích thước phổ biến của Coupler

Coupler được sản xuất theo đường kính của cốt thép và được phân loại theo kích cỡ phù hợp với các thanh cốt thép từ nhỏ đến lớn thuộc nhóm thép CII, CIII. Một số kích thước phổ biến của coupler bao gồm:

  • Coupler D16: Phù hợp với cốt thép đường kính 16 mm. Thường dùng trong các cấu kiện có kích thước nhỏ hoặc chịu lực vừa phải.

  • Coupler D20: Phù hợp với cốt thép đường kính 20 mm. Sử dụng trong các cấu trúc có yêu cầu chịu lực cao hơn.

  • Coupler D25: Phù hợp với cốt thép đường kính 25 mm. Thích hợp cho các kết cấu chịu tải trọng lớn hơn, như dầm và cột.

  • Coupler D28: Phù hợp với cốt thép đường kính 28 mm. Sử dụng trong các công trình có kết cấu cần sự ổn định và độ bền cao.

  • Coupler D32: Phù hợp với cốt thép đường kính 32 mm. Áp dụng cho các dự án xây dựng lớn, như cầu, cọc khoan nhồi và các tòa nhà cao tầng.

  • Coupler D40: Phù hợp với cốt thép đường kính 40 mm. Được sử dụng trong các công trình cực kỳ lớn và chịu tải trọng rất cao.

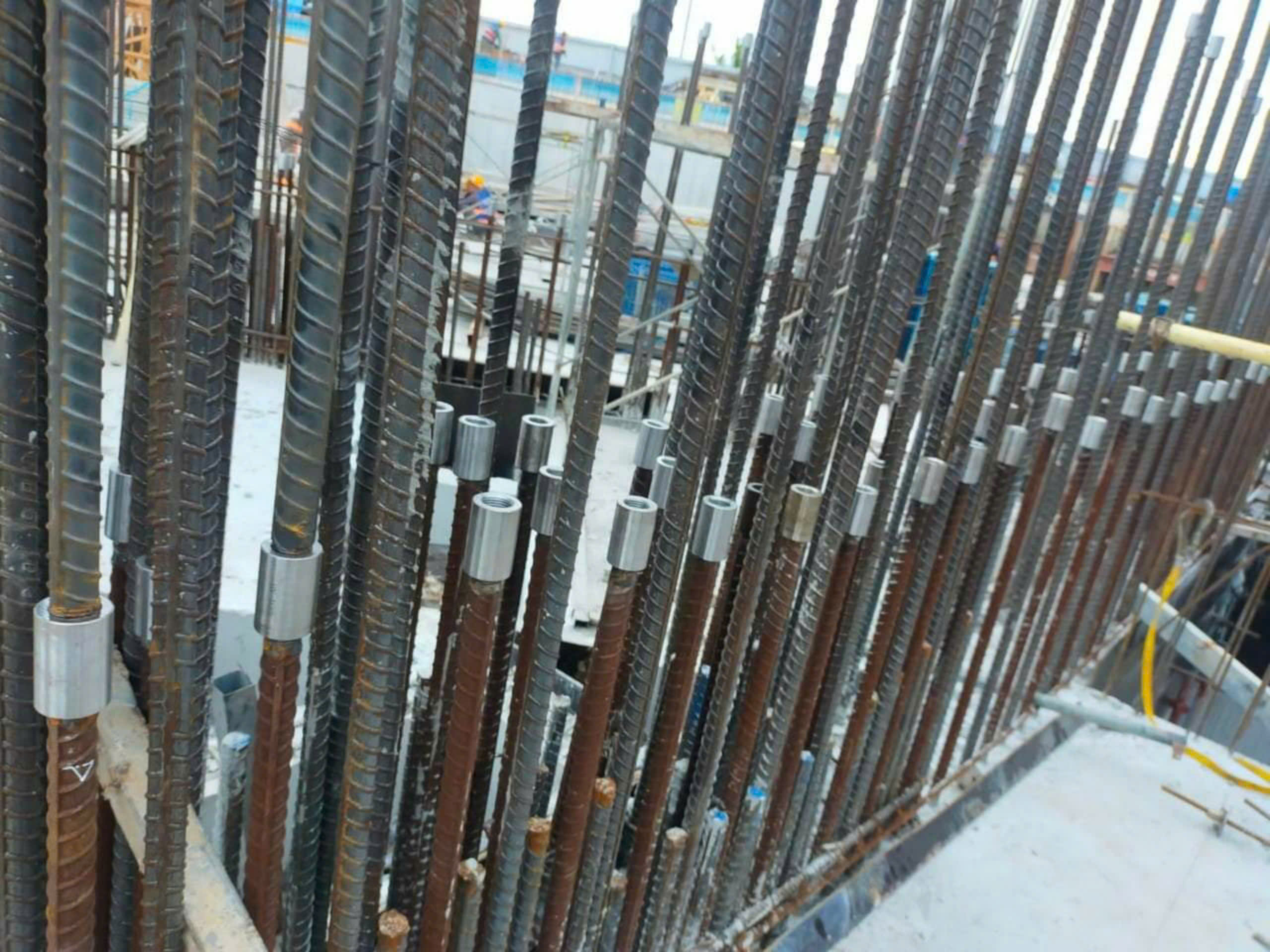

Coupler nối thép cột, thép chờ
Coupler nối thép cột, thép chờ

Quy trình sản xuất và lắp đặt

  1. Gia công đầu ren: Các đầu thanh thép cần được tiện ren để phù hợp với Coupler.
  2. Chọn Coupler phù hợp: Sử dụng Coupler tương thích với đường kính thép và bước ren.
  3. Lắp ráp: Cố định Coupler lên một đầu thanh thép, sau đó xoáy thanh thép còn lại vào khớp nối.
  4. Kiểm tra: Đảm bảo ren được siết chặt và không có khe hở giữa các thanh thép.

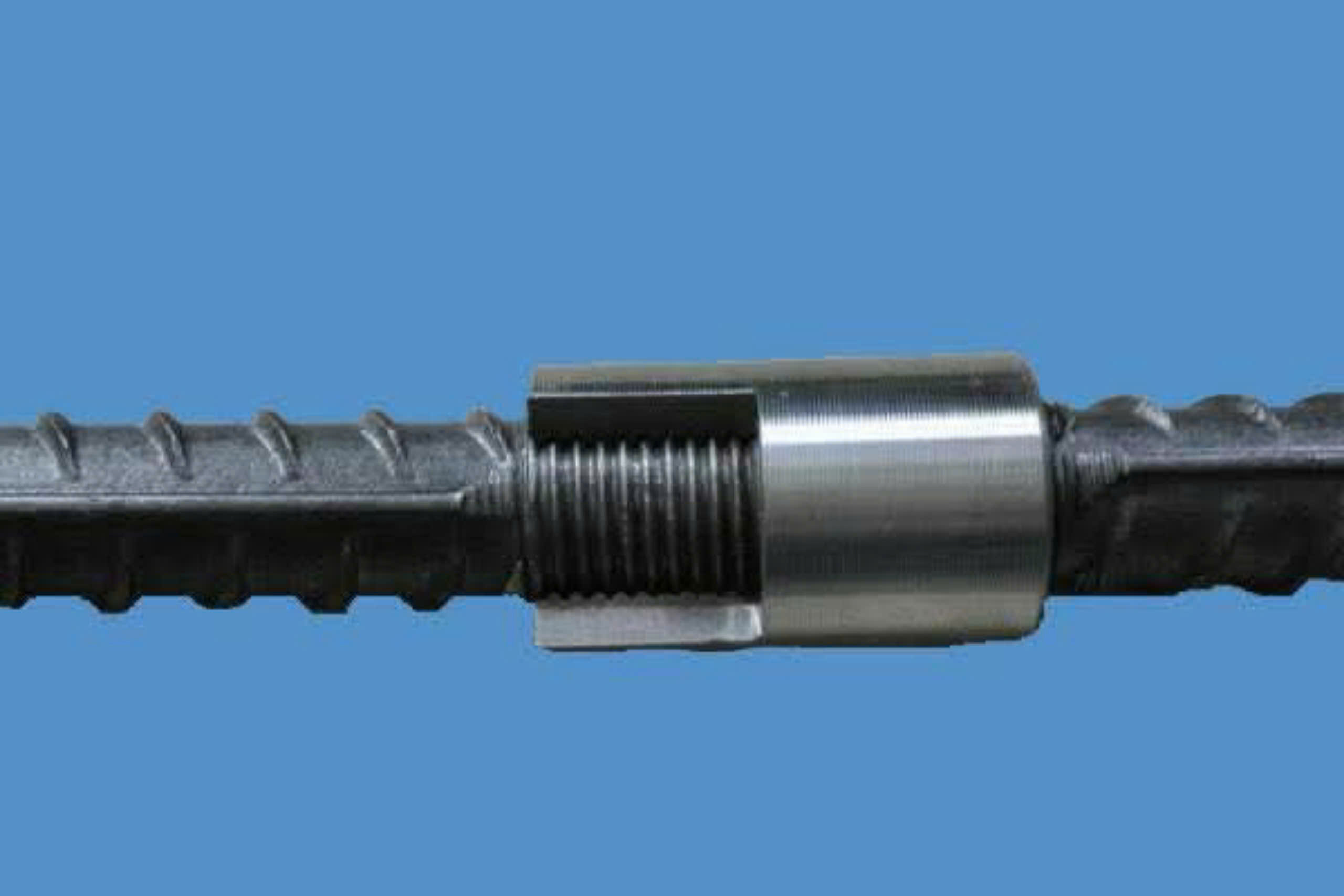

Coupler
Coupler

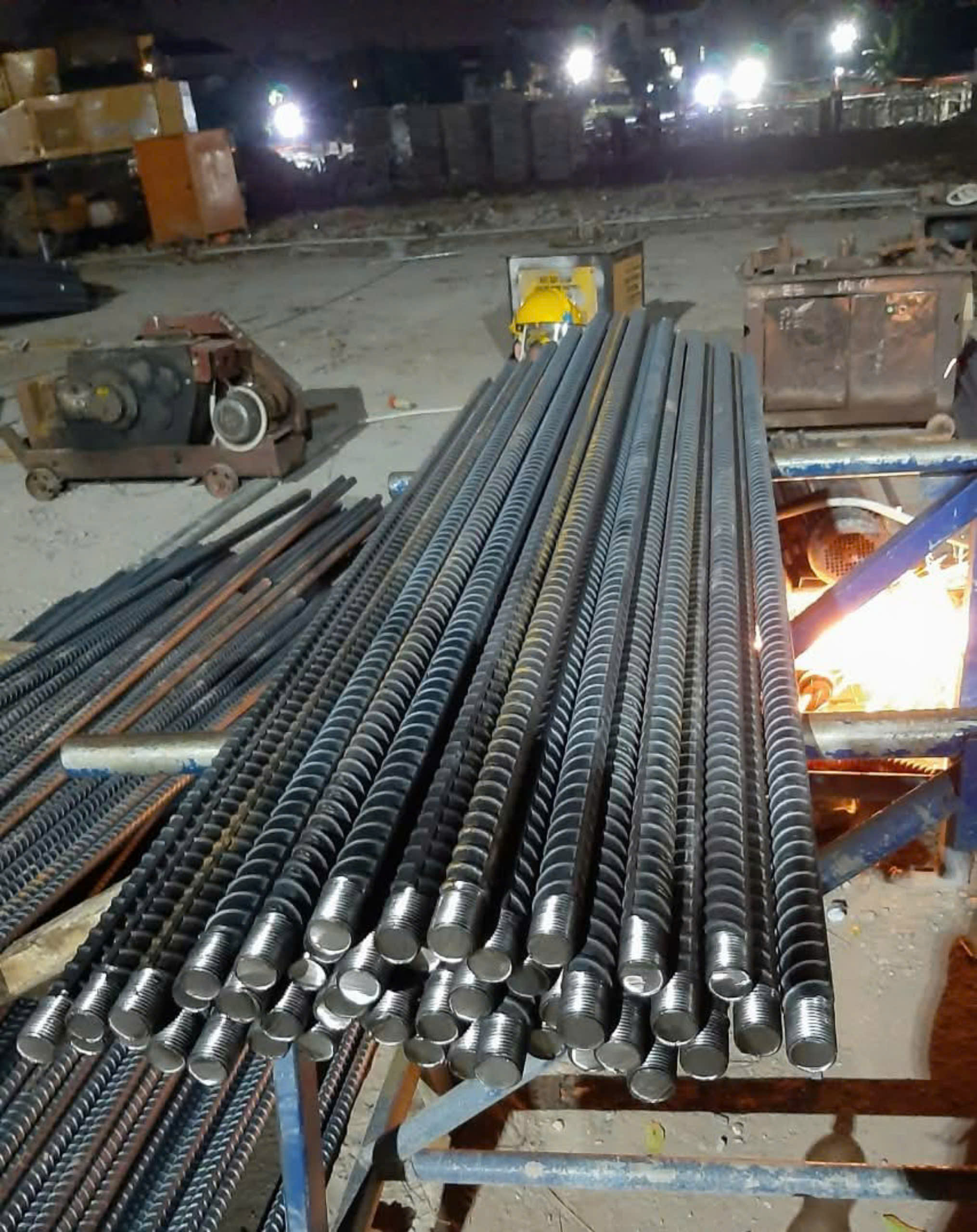

Tạo ren đầu thép
Tạo ren đầu thép

Kết luận

Công nghệ nối thép bằng ống nối có ren COUPLER là một giải pháp hiệu quả và linh hoạt trong ngành xây dựng và cơ khí. Với nhiều ưu điểm nổi bật, công nghệ này không chỉ giúp tăng cường độ bền cho các kết cấu mà còn tiết kiệm thời gian và chi phí thi công. Việc áp dụng công nghệ này trong thực tiễn sẽ góp phần nâng cao chất lượng và an toàn cho các công trình.

Tiêu chuẩn và thí nghiệm

TCVN về tạo ren cốt thép và ống nối có ren chủ yếu được quy định trong các tiêu chuẩn xây dựng và kỹ thuật của Việt Nam. Dưới đây là một số TCVN liên quan đến chủ đề này:

  1. TCVN 4085:2011 – Cốt thép trong công trình bê tông và bê tông cốt thép – Quy phạm kỹ thuật. Tiêu chuẩn này quy định về cốt thép trong xây dựng, bao gồm cả các yêu cầu về hình thức và kích thước của cốt thép, bao gồm các loại ren cho cốt thép.

  2. TCVN 5593:1991 – Ống thép dùng trong xây dựng – Yêu cầu kỹ thuật và phương pháp thử nghiệm. Tiêu chuẩn này đề cập đến các yêu cầu kỹ thuật cho ống thép nối, bao gồm các chi tiết về ren của ống nối.

  3. TCVN 9336:2012 – Cốt thép nối bằng ren cho bê tông cốt thép. Tiêu chuẩn này quy định về việc nối cốt thép bằng ren trong bê tông cốt thép, bao gồm các yêu cầu về chất lượng và kích thước của ren.

Những tiêu chuẩn này quy định chi tiết về việc thiết kế và thi công các kết nối có ren cho cốt thép và ống nối, nhằm đảm bảo độ bền và sự ổn định cho các công trình xây dựng.

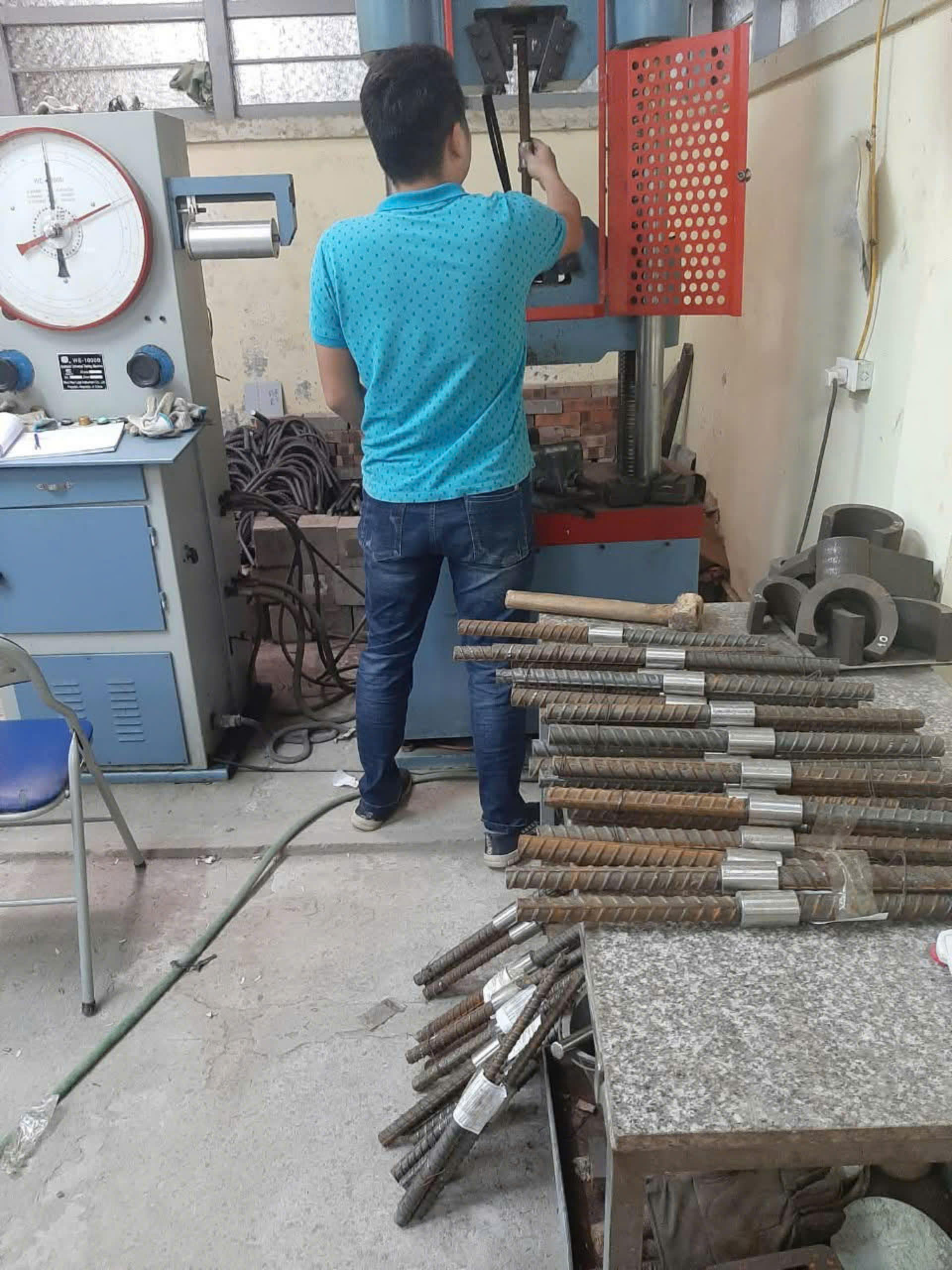

Thí nghiệm coupler
Thí nghiệm coupler
