1. Đầu nối đuôi chuột (Hose Nipple) là gì?

Đầu nối đuôi chuột (Hose Nipple) là phụ kiện dùng để kết nối ống mềm với đường ống, van, máy bơm hoặc các thiết bị có đầu chờ tương thích. Sản phẩm thường có một đầu gân đuôi chuột để lắp vào ống mềm và đầu còn lại được thiết kế theo dạng ren ngoài, ren trong hoặc kiểu kết nối chuyên dụng tùy từng chủng loại.

Đặc điểm nhận biết của đầu nối đuôi chuột là phần thân có các gân nổi liên tiếp. Khi lắp ống mềm vào đầu gân, bề mặt này giúp tăng độ bám giữa phụ kiện và thành trong của ống, hạn chế hiện tượng tuột ống khi hệ thống vận hành. Để tăng độ chắc chắn và khả năng làm kín, vị trí lắp ống thường được cố định bằng đai siết phù hợp.

Quy cách: DN8 – DN100

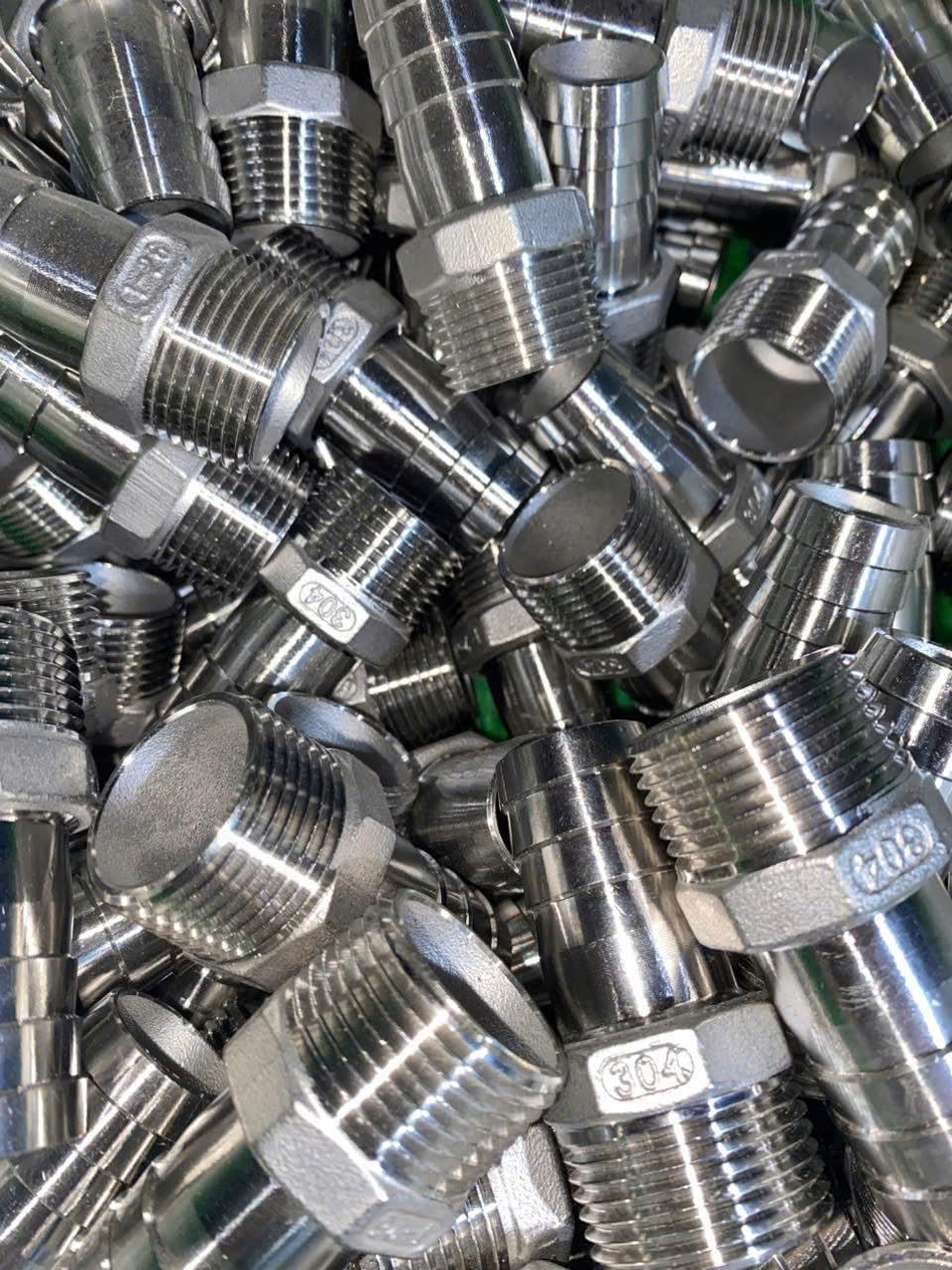

Vật liệu: SUS304

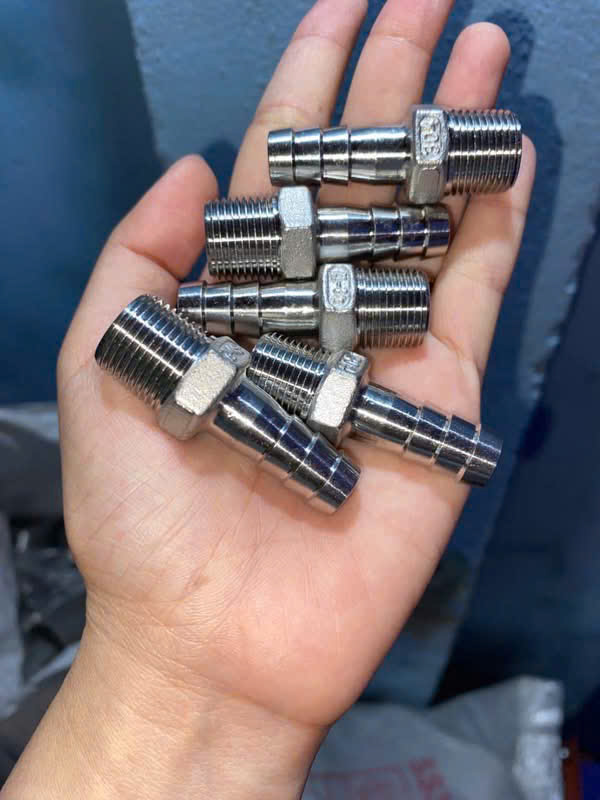

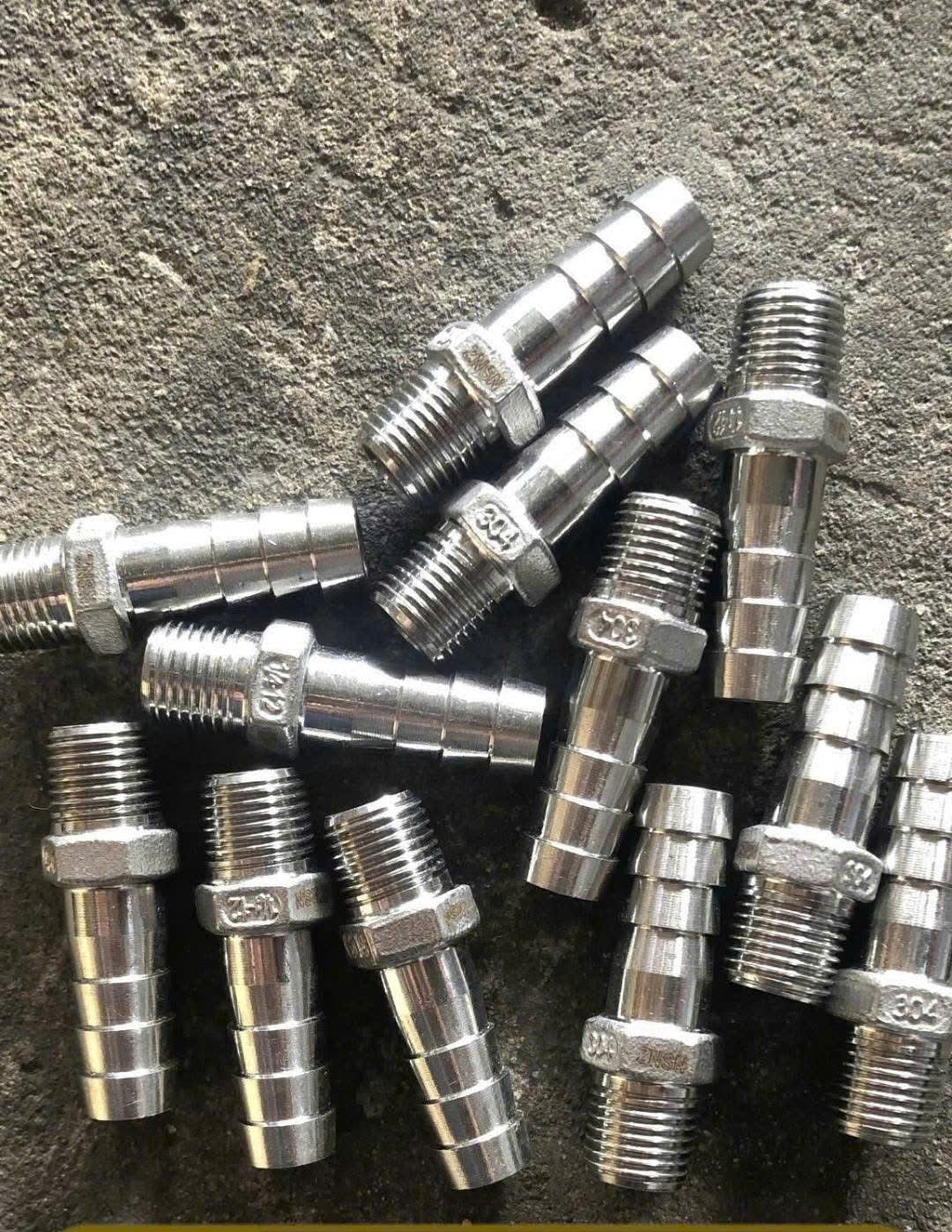

Kiểu dáng: 1 đầu ren ngoài, 1 đầu đuôi chuột
Áp lực: 10bar, 16bar
Nhiệt độ: ~250 độ C
Xuất xứ: China

Đầu nối đuôi chuột được sử dụng trong nhiều lĩnh vực như cấp thoát nước, cơ khí, sản xuất công nghiệp, hệ thống khí nén, thiết bị tưới tiêu và các đường ống dẫn lưu chất. Tùy vật liệu chế tạo, cấu tạo đầu nối và điều kiện làm việc, sản phẩm có thể đáp ứng các yêu cầu khác nhau về độ bền, khả năng chống ăn mòn và áp lực vận hành.

2. Cấu tạo của đầu nối đuôi chuột

Đầu nối đuôi chuột có cấu tạo tương đối đơn giản, nhưng mỗi bộ phận đều ảnh hưởng đến độ chắc chắn và khả năng làm việc của mối nối.

Phần đầu gân đuôi chuột được thiết kế với nhiều gân nổi có đường kính thay đổi theo hình dạng sản phẩm. Các gân giúp tăng ma sát với ống mềm sau khi lắp đặt, đồng thời hỗ trợ giữ ống tại vị trí kết nối. Đường kính đầu gân cần phù hợp với đường kính trong của ống mềm để tránh tình trạng quá lỏng hoặc quá chặt.

Phần thân nối là bộ phận dẫn lưu chất từ đầu kết nối này sang đầu còn lại. Tùy thiết kế, thân có thể có dạng thẳng, dạng góc hoặc các kiểu chuyển hướng chuyên dụng. Đường kính thông thủy bên trong phụ kiện ảnh hưởng đến lưu lượng dòng chảy và cần được xem xét khi sử dụng cho hệ thống có yêu cầu lưu lượng cụ thể.

Đầu kết nối còn lại có thể là ren ngoài, ren trong hoặc đầu nối nhanh. Với loại ren, cần xác định đúng kích thước và tiêu chuẩn ren để bảo đảm lắp ghép chính xác với van, co, tê, măng sông hoặc thiết bị liên quan. Một số mẫu có phần lục giác để thuận tiện khi sử dụng dụng cụ siết.

Ngoài ra, đai siết thường được sử dụng để cố định ống mềm trên đầu gân. Đai siết cần có kích thước phù hợp với đường kính ngoài của ống sau khi lắp, tạo lực giữ ổn định mà không làm biến dạng hoặc hư hỏng thành ống.

3. Phân loại đầu nối đuôi chuột (Hose Nipple)

Phân loại theo kiểu kết nối

Đầu nối đuôi chuột ren ngoài có một đầu gân lắp ống mềm và một đầu ren ngoài để vặn vào thiết bị hoặc phụ kiện có ren trong. Đây là kiểu kết nối thường gặp trong các hệ thống đường ống kỹ thuật.

Đầu nối đuôi chuột ren trong được sử dụng khi cần tiếp nhận đầu ren ngoài của thiết bị hoặc đường ống. Loại này phù hợp với các vị trí lắp đặt có đầu chờ ren ngoài, giúp kết nối ống mềm với hệ thống hiện hữu.

Ngoài hai loại trên, còn có đầu nối đuôi chuột hai đầu gân dùng để nối hai đoạn ống mềm, hoặc loại kết hợp với khớp nối nhanh nhằm thuận tiện cho thao tác tháo lắp thường xuyên.

Phân loại theo vật liệu

Đầu nối đuôi chuột inox được chế tạo từ thép không gỉ, thường gặp ở các mác inox 304 và 316. Inox 304 có khả năng chống ăn mòn tốt trong nhiều môi trường thông thường, trong khi inox 316 phù hợp hơn với một số môi trường chứa clorua hoặc có tính ăn mòn cao hơn. Việc lựa chọn vẫn phải dựa trên điều kiện làm việc thực tế.
Đầu nối bằng đồng thau thường được sử dụng trong các hệ thống nước, thiết bị dân dụng và một số ứng dụng khí nén tương thích. Vật liệu này thuận tiện gia công ren và có khả năng chống ăn mòn phù hợp với nhiều môi trường sử dụng.
Đầu nối bằng thép mạ kẽm có lớp phủ giúp bảo vệ bề mặt thép trước tác động của môi trường. Sản phẩm thường được lựa chọn trong các hệ thống kỹ thuật cần chi phí hợp lý. Tuy nhiên, khả năng chống ăn mòn phụ thuộc vào chất lượng lớp mạ và điều kiện sử dụng.
Ngoài ra, đầu nối đuôi chuột bằng nhựa có thể được sử dụng trong các hệ thống tưới tiêu, cấp nước hoặc dẫn lưu chất phù hợp với vật liệu. Khi lựa chọn cần kiểm tra khả năng chịu nhiệt, áp lực và tính tương thích hóa học.

4. Kích thước và thông số kỹ thuật

Đầu nối đuôi chuột có nhiều kích thước khác nhau để phù hợp với các loại ống mềm và thiết bị. Khi lựa chọn sản phẩm, cần xem xét đường kính trong của ống mềm, kích thước ren kết nối, chiều dài phần gân và đường kính thông thủy.

Kích thước ren thường được ghi theo cỡ danh nghĩa như 1/4 inch, 3/8 inch, 1/2 inch, 3/4 inch hoặc 1 inch tùy dòng sản phẩm. Đây là kích thước ren danh nghĩa, không phải lúc nào cũng bằng đường kính đo thực tế bằng thước.

Đối với đầu gân đuôi chuột, thông số quan trọng là đường kính phù hợp với ống mềm. Ví dụ, ống mềm có đường kính trong 10mm cần đầu gân có kích thước tương thích theo thiết kế sản phẩm. Không nên chọn đầu nối chỉ dựa trên cỡ ren mà bỏ qua kích thước ống.

Ngoài kích thước, cần kiểm tra áp suất làm việc, nhiệt độ sử dụng, vật liệu chế tạo và loại lưu chất. Thông số chịu áp của mối nối hoàn chỉnh còn phụ thuộc vào chất lượng ống mềm, đai siết và cách lắp đặt.

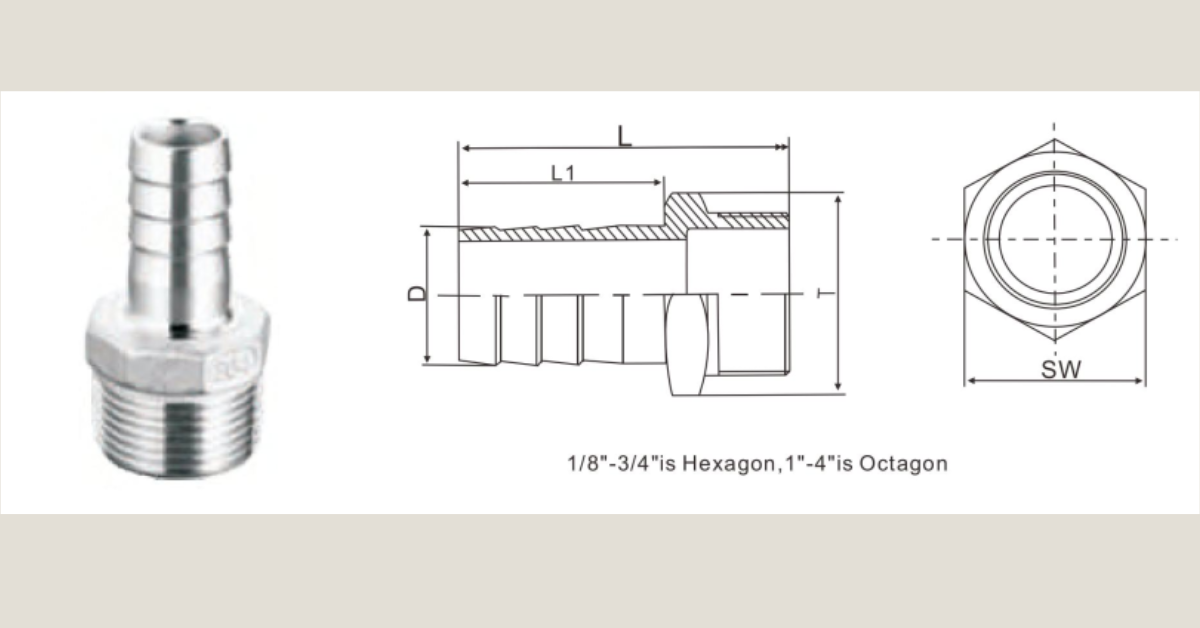

Thread Size	Nominal Diameter	L	L1	D	SW
1/8″-28	6-Ф6	37	20	6	12
1/8″-28	6-Ф8	40	23	8	12
1/8″-27/5	8-Ф9.5	41	25	9.5	12
1/8″-Ф10	6-Ф10	42	26	10	12
1/8″-Ф11	6-Ф11	43	28	11	12
1/4″-28	8-Ф6	41	21	6	15
1/4″-28	8-Ф8	44	24	8	15
1/4″-20/5	8-Ф9.5	46	26	9.5	15
1/4″-Ф10	8-Ф10	46	26	10	15
1/4″-Ф11	8-Ф11	47	27	11	15
1/4″-Ф12	8-Ф12	48	28	12	15
1/4″-Ф13	8-Ф13	49	29	13	15
3/8″-28	10-Ф8	43.5	2	6	18
3/8″-28	10-Ф8	46.5	25	8	18
3/8″-20/5	10-Ф9.5	48.5	27	9.5	18
3/8″-Ф10	10-Ф10	48.5	27	10	18
3/8″-Ф11	10-Ф11	49.5	28	11	18
3/8″-Ф12	10-Ф12	50.5	29	12	18
3/8″-Ф13	10-Ф13	51.5	30	13	18
3/8″-Ф14	10-Ф14	62.5	31	15	22
1/2″-28	15-Ф6	47.5	23	6	22
1/2″-28	15-Ф8	51.5	27	8	22
1/2″-20/5	15-Ф9.5	53.5	28	9	22
1/2″-Ф10	15-Ф10	53.5	29	10	22
1/2″-Ф11	15-Ф11	54.5	30	11	22
1/2″-Ф12	15-Ф12	59.5	31	12	22
1/2″-Ф13	15-Ф13	56.5	32	13	22
1/2″-Ф14	15-Ф14	57.5	33	14	22
1/2″-Ф15	15-Ф15	59.5	34	15	22
1/2″-Ф16	15-Ф16	59.5	35	16	22
1/2″-Ф19	15-Ф19	61.5	37	19	22
1/2″-Ф20	15-Ф20	62.5	38	20	22
1/2″-Ф25	15-Ф25	68.5	41	25	28
3/4″-Ф10	20-Ф10	66.5	30	10	28
3/4″-Ф12	20-Ф12	58.5	32	12	28
3/4″-Ф13	20-Ф13	59.5	33	13	28
3/4″-Ф15	20-Ф15	61.5	35	15	28
3/4″-Ф16	20-Ф16	62.5	36	16	28
3/4″-Ф19	20-Ф19	64.5	38	19	28
3/4″-Ф20	20-Ф20	68.5	39	20	28
3/4″-Ф25	20-Ф25	68.5	42	25	28
1″-Ф15	25-Ф15	66.5	36	15	35
1″-Ф20	25-Ф20	69.5	40	20	35
1″-Ф25	25-Ф25	72.5	43	25	35
1″-Ф33	25-Ф33	76.5	50	33	35
1 1/4″-Ф25	35-Ф25	76.0	44	25	44
1 1/4″-Ф33	35-Ф33	84	52	33	44
1 1/4″-Ф38	40-Ф38	87.5	54	38	50
1 1/2″-Ф40.5	40-Ф40.5	88.5	56	40.5	50
2″-Ф51	50-Ф51	92	58	51	62
2″-Ф58.5	50-Ф52.5	97	59	52.5	62
2 1/2″-Ф64.5	65-Ф64.5	107	65	64.5	78
3″-Ф77	80-Ф77	117	71	77	81
4″-Ф103	100-Ф103	136	83	103	117

5. Ứng dụng của đầu nối đuôi chuột

Trong hệ thống cấp thoát nước, đầu nối đuôi chuột được dùng để liên kết ống mềm với vòi nước, máy bơm, bộ lọc và các thiết bị cấp nước. Thiết kế dễ tháo lắp giúp thuận tiện cho việc thay thế ống hoặc bảo trì thiết bị.

Trong ngành cơ khí và sản xuất công nghiệp, phụ kiện được sử dụng ở các đường dẫn nước làm mát, đường ống phụ trợ, thiết bị vệ sinh máy móc và các hệ thống vận chuyển lưu chất phù hợp. Việc sử dụng ống mềm kết hợp với đầu nối giúp giảm ảnh hưởng của rung động và tạo sự linh hoạt tại một số vị trí lắp đặt.

Trong hệ thống khí nén, đầu nối đuôi chuột có thể được dùng để liên kết ống mềm với thiết bị cấp khí khi sản phẩm đáp ứng yêu cầu áp suất và an toàn. Không phải mọi đầu nối dạng gân đều phù hợp với khí nén áp lực cao; cần lựa chọn đúng chủng loại và phương pháp cố định.

Đối với lĩnh vực nông nghiệp, sản phẩm được ứng dụng trong đường ống tưới tiêu, máy bơm nước và các thiết bị dẫn nước bằng ống mềm. Tùy môi trường ngoài trời, người dùng cần chọn vật liệu có khả năng chống ăn mòn và chịu được điều kiện vận hành thực tế.

6. Lưu ý khi lựa chọn và lắp đặt

Khi mua đầu nối đuôi chuột, cần xác định rõ vật liệu, kích thước ren, đường kính đầu gân và loại ống mềm sử dụng. Đầu nối phải tương thích với lưu chất, nhiệt độ và áp lực của hệ thống.

Trong quá trình lắp đặt, cần đưa ống mềm vào đúng chiều sâu thiết kế và sử dụng đai siết phù hợp. Đai siết quá lỏng có thể khiến ống tuột hoặc rò rỉ, trong khi siết quá chặt có thể làm biến dạng và hư hỏng thành ống. Với các hệ thống áp lực, cần kiểm tra độ kín sau khi lắp và tuân thủ yêu cầu an toàn của thiết bị.

Đầu nối đuôi chuột (Hose Nipple) là phụ kiện quan trọng trong các hệ thống cần kết nối ống mềm với thiết bị hoặc đường ống. Lựa chọn đúng vật liệu, kích thước và kiểu kết nối giúp nâng cao độ ổn định, hạn chế rò rỉ và thuận tiện cho công tác bảo trì trong quá trình sử dụng.
