Gia công ống vách dùng cho khoan cọc nhồi

Gia công ống vách dùng cho khoan cọc nhồi

Bài viết ngày hôm nay cùng đi sâu chi tiết về khái niệm này

Khái niệm ống vách

Ống vách thép cọc khoan nhồi (Steel Casing) là loại ống thép đường kính lớn được sử dụng trong quá trình thi công cọc khoan nhồi nhằm giữ ổn định thành hố khoan, chống sạt lở đất và ngăn nước ngầm xâm nhập vào hố khoan trong giai đoạn tạo lỗ cọc.

Ống vách thường được chế tạo từ thép tấm cán nóng có chiều dày từ 6 mm đến 30 mm hoặc lớn hơn, sau đó được lốc tròn và hàn dọc hoặc hàn xoắn tùy theo đường kính và yêu cầu kỹ thuật của từng dự án. Đường kính ống vách rất đa dạng, phổ biến từ D600 đến D2500, thậm chí có thể lớn hơn đối với các công trình cầu cảng, nhà cao tầng hoặc công trình hạ tầng đặc biệt.

Trong ngành xây dựng, ống vách còn được gọi bằng nhiều tên khác như ống casing, ống chống cọc khoan nhồi, ống chống hố khoan hoặc steel casing.

Quy cách ống vách phổ biến

Một số quy cách thường gặp trên thị trường:

• Đường kính: D600, D800, D1000, D1200, D1500, D2000…
• Chiều dày: 6 mm, 8 mm, 10 mm, 12 mm, 14 mm, 16 mm, 20 mm…
• Chiều dài: Gia công theo yêu cầu của từng công trình.

Tất cả quy cách đều có thể sản xuất theo bản vẽ thiết kế của chủ đầu tư hoặc đơn vị thi công.

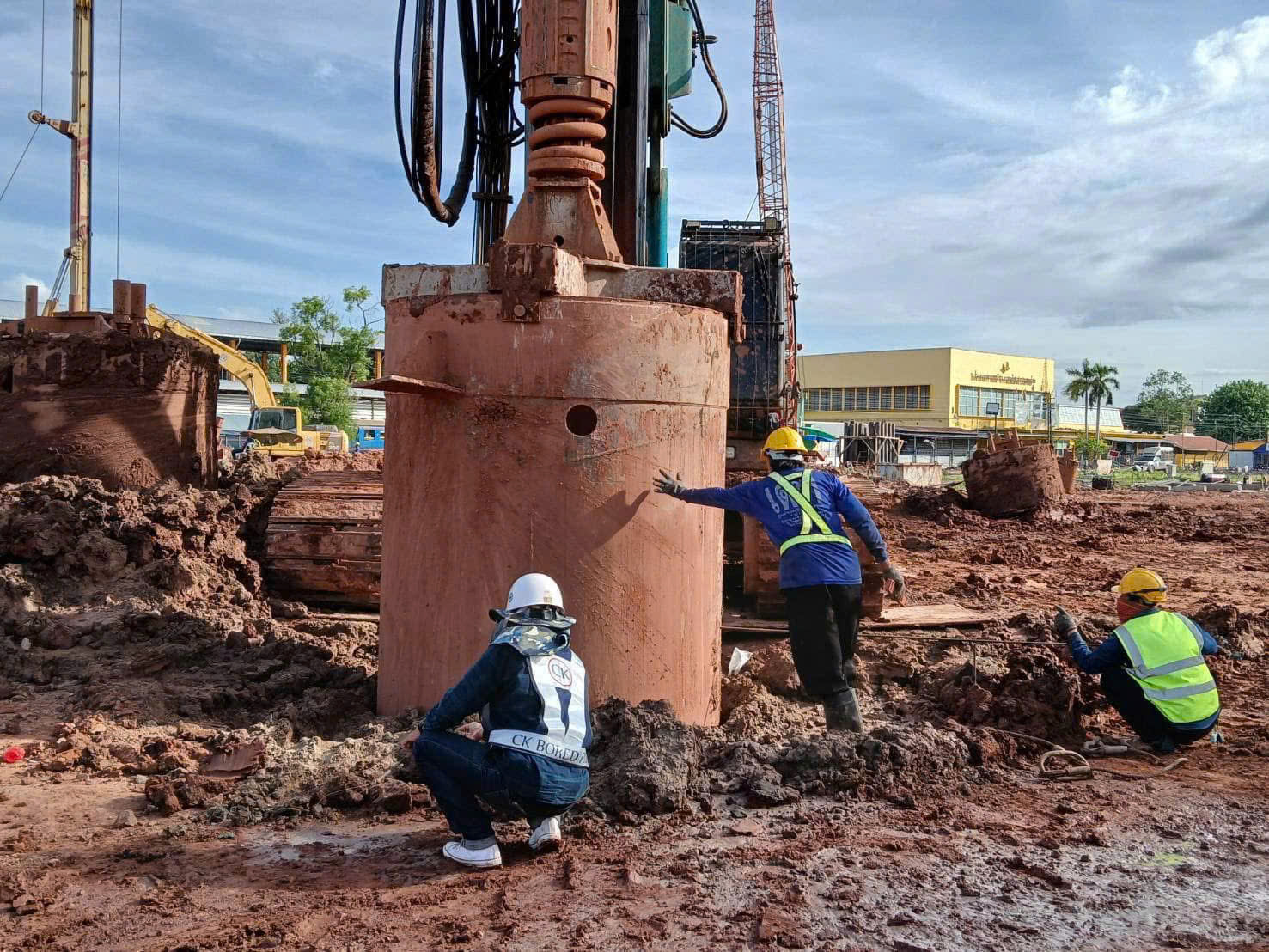

Vai trò của ống vách trong thi công cọc khoan nhồi

Ống vách là một trong những thiết bị quan trọng trong công nghệ thi công cọc khoan nhồi. Tùy theo điều kiện địa chất, mực nước ngầm và phương pháp thi công, ống vách có thể được hạ xuống một phần hoặc toàn bộ chiều sâu hố khoan.

Những chức năng chính của ống vách gồm:

• Giữ ổn định miệng và thành hố khoan.
• Chống sạt lở đất trong quá trình khoan.
• Ngăn nước ngầm và bùn đất xâm nhập vào hố khoan.
• Định vị chính xác tim cọc theo bản vẽ thiết kế.
• Tạo điều kiện thuận lợi cho việc hạ lồng thép và đổ bê tông.
• Bảo vệ phần đầu cọc trong quá trình thi công.

Nhờ sử dụng ống vách, chất lượng hố khoan được đảm bảo tốt hơn, giảm nguy cơ sập thành hố và hạn chế các sự cố ảnh hưởng đến chất lượng cọc.

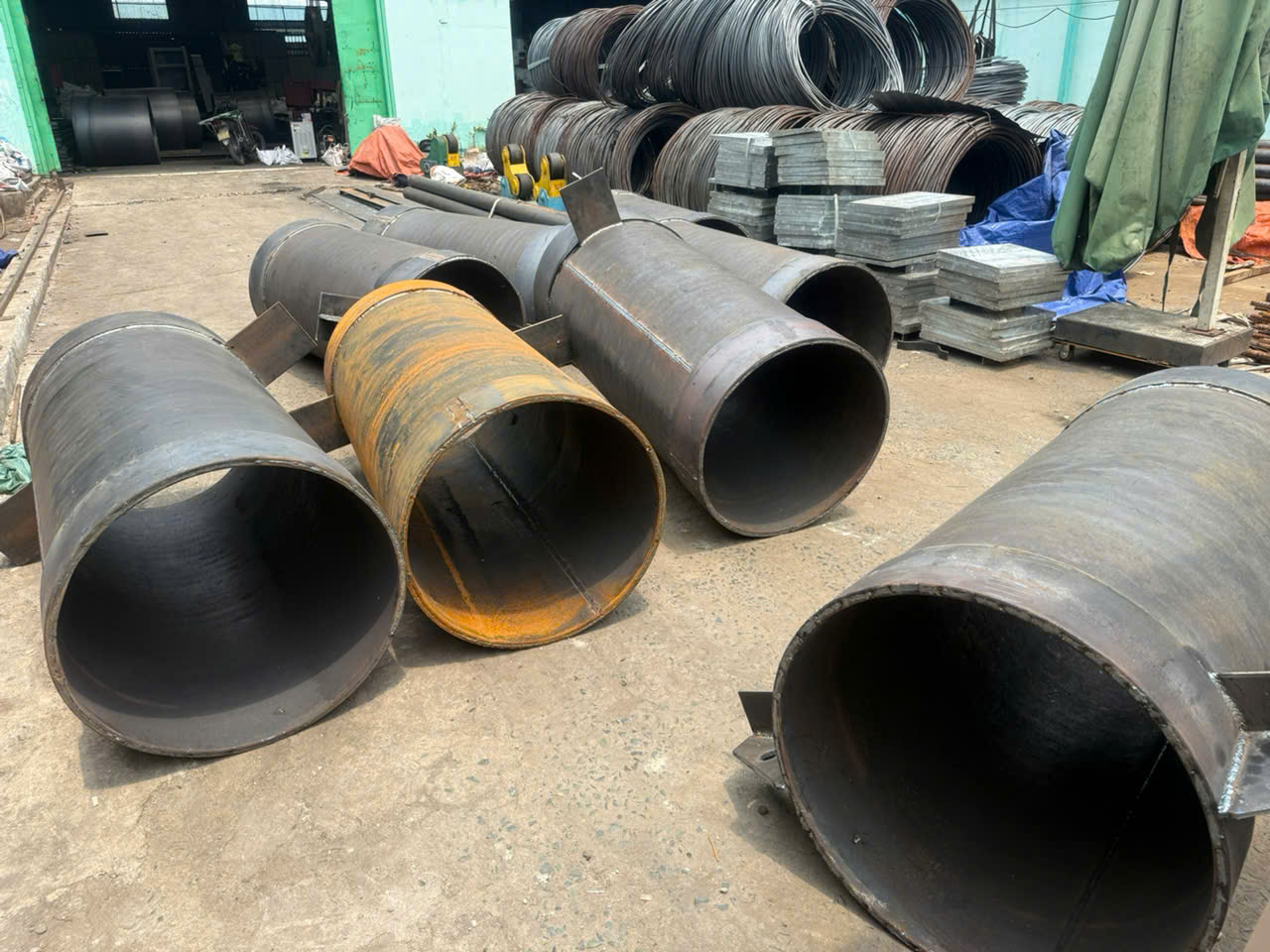

Cấu tạo của ống vách thép

Một ống vách cọc khoan nhồi thường gồm các bộ phận chính:

• Thân ống bằng thép tấm cán nóng.
• Đường hàn dọc hoặc hàn xoắn.
• Mép vát hoặc gia cường hai đầu ống.
• Tai cẩu hoặc bản mã phục vụ nâng hạ (nếu có).
• Gân tăng cứng đối với các ống có đường kính lớn.

Đối với các công trình yêu cầu chiều dài lớn, nhiều đoạn ống có thể được nối với nhau bằng hàn để đạt chiều dài theo thiết kế

Quy trình gia công ống vách thép cọc khoan nhồi

Chọn vật liệu:

Hàn nối:

Kiểm tra chất lượng:

Mạ kẽm hoặc sơn phủ:

Lắp ráp tại công trường:

Các yêu cầu kỹ thuật của ống vách thép cọc khoan nhồi

• Đường kính: Phù hợp với đường kính cọc thiết kế, thường từ 600mm đến hơn 3000mm.
• Chiều dày: Từ 6-16mm, phụ thuộc vào điều kiện địa chất và yêu cầu tải trọng.
• Độ thẳng đứng: Đảm bảo ống vách thẳng đứng để tránh lệch trục cọc.
• Khả năng chịu lực: Ống phải chịu được áp lực của đất và nước ngầm trong quá trình khoan.

Phân loại ống vách thép cọc khoan nhồi

1. Ống vách tạm (Temporary Casing):

Chức năng:

Quy trình sử dụng:

Ưu điểm:

Nhược điểm:

2. Ống vách vĩnh viễn (Permanent Casing):

Chức năng:

Quy trình sử dụng:

Ưu điểm:

Nhược điểm:

Các tiêu chuẩn áp dụng

Tiêu chuẩn Quốc tế:

• ASTM: A53/A53M (thép carbon), A106/A106M (thép đúc), A252 (cọc khoan nhồi).
• BS/EN: EN 10255 (mạ kẽm nhúng nóng).
• JIS: G3452 (mạ kẽm), G3444 (không mạ).
• API: 5L (đường ống dầu khí).
• ISO: 9001 (quản lý chất lượng).

Tiêu chuẩn Việt Nam:

• TCVN: 3783:1983 (thép hàn/đúc), 8163:2009 (mối nối thép), 9395:2012 (cọc khoan nhồi).

Tiêu chuẩn riêng của từng loại

• Ống vách Tạm: ASTM A252.
• Ống vách Vĩnh viễn: ASTM A53/A106 cho độ bền.

Các mác thép chuyên dụng gia công ống vách (casing)

• Ngoài ra có thể lựa chọn mác thép để gia công theo yêu cầu của từng dự án

Đơn vị gia công ống vách thép cọc khoan nhồi
