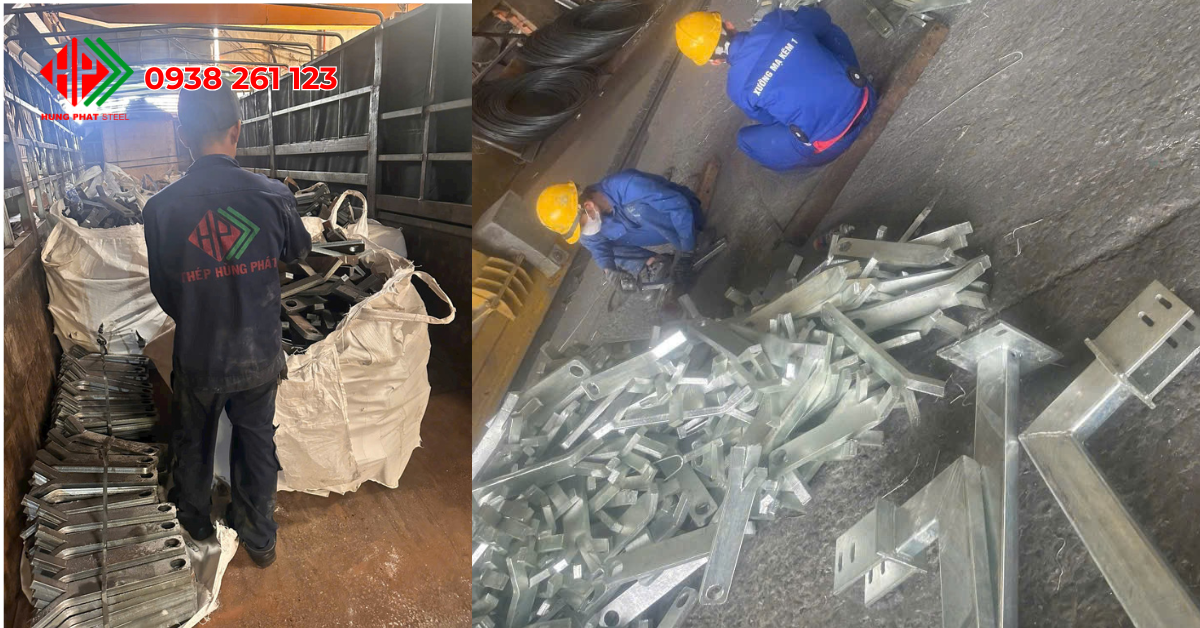

Thanh chốt nối dải phân cách bê tông – Chốt thép đuôi cá

Thanh chốt nối dải phân cách bê tông – Chốt thép đuôi cá

Trong các công trình giao thông hiện đại, đặc biệt là đường cao tốc, quốc lộ và các tuyến đường đô thị lớn, dải phân cách bê tông đóng vai trò quan trọng trong việc đảm bảo an toàn và phân luồng giao thông.

Một trong những chi tiết kỹ thuật nhỏ nhưng có ảnh hưởng lớn đến độ ổn định của hệ thống này chính là thanh chốt nối dải phân cách bê tông, hay còn gọi là chốt thép đuôi cá.

Đây là bộ phận liên kết giữa các khối bê tông đúc sẵn, giúp toàn bộ hệ thống hoạt động như một thể thống nhất, tăng khả năng chịu lực và hạn chế xô lệch.

Chốt thép đuôi cá là gì?

Chốt thép đuôi cá là một loại thanh thép được gia công với hình dạng đặc biệt, hai đầu mở rộng giống như “đuôi cá”. Thiết kế này giúp tăng diện tích tiếp xúc và khả năng liên kết giữa các khối bê tông khi lắp đặt dải phân cách. Thông thường, các khối bê tông đúc sẵn sẽ được bố trí lỗ chờ hoặc rãnh để lắp chốt, từ đó liên kết chúng lại thành một dải liên tục.

Khác với các loại chốt trơn thông thường, chốt đuôi cá có khả năng chống tuột và chống xoay tốt hơn nhờ cấu tạo hình học đặc biệt. Điều này đặc biệt quan trọng trong điều kiện công trình chịu tác động rung động liên tục từ phương tiện giao thông.

Cấu tạo và vật liệu sản xuất

Thanh chốt nối dải phân cách bê tông thường được sản xuất từ thép carbon chất lượng cao như SS400, C45 hoặc tương đương. Một số công trình yêu cầu cao có thể sử dụng thép hợp kim hoặc thép mạ kẽm để tăng khả năng chống ăn mòn.

Cấu tạo cơ bản của chốt thép đuôi cá bao gồm:

• 4 thanh thép tấm T1: quy cách 450x75x20mm (mạ kẽm)
• 1 Chốt thép T2: quy cách thép tròn phi 25mm (D25) – 65mm (D65) dày 2.5mm-5mm
• 1 tấm đệm T3: đường kính trong bằng với đường kính ngoài của T2, hàn quanh T2

Kích thước chốt rất đa dạng, tùy thuộc vào thiết kế của ván khuôn giải phân cách.

Vai trò của chốt thép trong dải phân cách bê tông

Mặc dù là chi tiết nhỏ, nhưng chốt thép đuôi cá đóng vai trò cực kỳ quan trọng trong kết cấu tổng thể của dải phân cách:

Liên kết các khối bê tông

Các khối bê tông đúc sẵn nếu không được liên kết sẽ dễ bị xê dịch khi có lực tác động. Chốt thép giúp giữ các khối liên kết chặt chẽ, tạo thành một hệ thống đồng nhất.

Tăng khả năng chịu lực

Khi xảy ra va chạm giao thông, lực tác động không chỉ dồn vào một khối bê tông mà sẽ được phân tán sang các khối lân cận thông qua hệ thống chốt nối.

Hạn chế xô lệch và lật đổ

Trong điều kiện thời tiết khắc nghiệt hoặc khi có xe tải nặng va chạm, chốt thép giúp hạn chế tình trạng xô lệch hoặc lật đổ từng đoạn dải phân cách.

Tăng tuổi thọ công trình

Việc liên kết chắc chắn giúp giảm hư hỏng cục bộ, từ đó kéo dài tuổi thọ và giảm chi phí bảo trì.

Phân loại chốt thép đuôi cá

Tùy theo yêu cầu kỹ thuật, điều kiện môi trường và ngân sách đầu tư, chốt thép đuôi cá được phân loại chủ yếu theo vật liệu và lớp bảo vệ bề mặt. Việc lựa chọn đúng loại chốt không chỉ ảnh hưởng đến độ bền liên kết mà còn quyết định tuổi thọ toàn bộ dải phân cách bê tông.

Chốt thép đen (thép carbon chưa mạ)

Đây là loại phổ biến nhất nhờ giá thành thấp và dễ gia công. Chốt thường được sản xuất từ thép carbon như SS400, C45, có khả năng chịu lực tốt, đáp ứng yêu cầu liên kết cơ bản giữa các khối bê tông.

Tuy nhiên, do bề mặt không có lớp bảo vệ nên rất dễ bị oxy hóa khi tiếp xúc với môi trường ẩm, nước mưa hoặc hóa chất nhẹ trong không khí. Vì vậy, khi sử dụng loại chốt này, bắt buộc phải sơn chống gỉ hoặc phủ dầu bảo quản trước khi lắp đặt.

Loại chốt thép đen phù hợp với:

• Công trình tạm, thời gian sử dụng ngắn
• Khu vực khô ráo, ít chịu tác động thời tiết
• Dự án cần tối ưu chi phí đầu tư ban đầu

Chốt thép mạ kẽm nhúng nóng

Đây là dòng cao cấp hơn, được phủ một lớp kẽm dày bằng phương pháp nhúng nóng, giúp bảo vệ bề mặt thép khỏi quá trình oxy hóa. Lớp mạ kẽm có khả năng chống ăn mòn vượt trội, đặc biệt hiệu quả trong môi trường ngoài trời, khu vực ven biển hoặc nơi có độ ẩm cao.

Ngoài ra, lớp kẽm còn có khả năng tự bảo vệ (ăn mòn điện hóa trước thép nền), giúp kéo dài tuổi thọ sản phẩm lên nhiều năm mà không cần bảo trì thường xuyên.

Loại chốt này phù hợp với:

• Công trình giao thông ngoài trời (cao tốc, quốc lộ)
• Khu vực mưa nhiều, độ ẩm cao
• Dự án yêu cầu tuổi thọ lâu dài, hạn chế bảo trì

So sánh nhanh hai loại phổ biến

Quy trình lắp đặt

Việc lắp đặt chốt thép đuôi cá cần tuân thủ đúng quy trình để đảm bảo hiệu quả liên kết:

1. Chuẩn bị các khối bê tông có sẵn lỗ chờ
2. Đặt chốt thép vào vị trí giữa hai khối
3. Căn chỉnh thẳng hàng
4. Lắp đặt khối bê tông tiếp theo
5. Kiểm tra độ khít và độ chắc chắn

Trong một số trường hợp, có thể sử dụng thêm vữa hoặc keo chuyên dụng để tăng độ liên kết.

Ưu điểm của chốt thép đuôi cá

• Thiết kế đơn giản nhưng hiệu quả cao
• Dễ sản xuất, chi phí hợp lý
• Tăng độ ổn định cho dải phân cách
• Phù hợp với nhiều loại công trình giao thông
• Dễ thay thế, bảo trì

Ứng dụng thực tế

Chốt thép đuôi cá được sử dụng rộng rãi trong nhiều hạng mục giao thông:

• Dải phân cách bê tông trên cao tốc
• Dải phân cách di động trong đô thị
• Hệ thống barrier bê tông
• Công trình cầu đường
• Khu công nghiệp, bến cảng

Đặc biệt, trong các tuyến đường có lưu lượng xe lớn, việc sử dụng chốt nối chất lượng cao là yếu tố bắt buộc để đảm bảo an toàn.

Lưu ý khi lựa chọn chốt thép

Để đảm bảo chất lượng công trình, cần lưu ý một số điểm khi lựa chọn:

• Chọn đúng vật liệu theo môi trường sử dụng
• Kiểm tra kích thước và dung sai
• Ưu tiên sản phẩm có lớp mạ hoặc sơn chống gỉ
• Mua từ đơn vị cung cấp uy tín
• Đảm bảo đồng bộ với thiết kế dải phân cách

Đơn vị gia công – mạ kẽm nhúng nóng

Kết luận

Thanh chốt nối dải phân cách bê tông – chốt thép đuôi cá là một chi tiết nhỏ nhưng đóng vai trò then chốt trong việc đảm bảo độ ổn định, an toàn và tuổi thọ của hệ thống dải phân cách. Với thiết kế thông minh, khả năng chịu lực tốt và tính ứng dụng cao, sản phẩm này ngày càng được sử dụng rộng rãi trong các công trình giao thông hiện đại.

Việc lựa chọn đúng loại chốt thép và thi công đúng kỹ thuật sẽ góp phần nâng cao chất lượng công trình, giảm thiểu rủi ro và tối ưu chi phí trong dài hạn.
