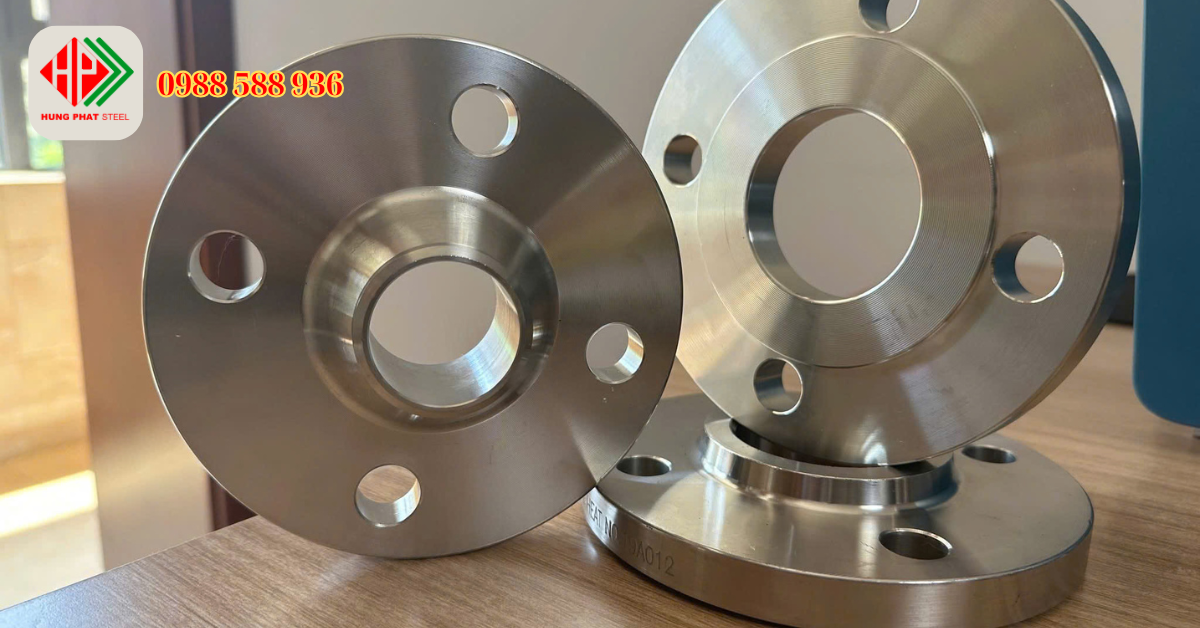

Mặt bích cổ BS4504 PN16

Mặt bích cổ BS4504 PN16 là một loại phụ kiện cơ khí dùng để kết nối các đoạn ống, van hoặc thiết bị trong hệ thống đường ống bằng bulong và đai ốc. Đây là dòng mặt bích có cổ (hay còn gọi là mặt bích hàn cổ – welding neck flange), được thiết kế để hàn trực tiếp vào đầu ống, tạo nên liên kết chắc chắn và ổn định.

Sản phẩm được sản xuất theo tiêu chuẩn BS 4504 với cấp áp lực PN16, tương đương khả năng chịu áp lực khoảng 16 bar (≈16 kg/cm²). Đây là mức áp lực phổ biến trong nhiều hệ thống công nghiệp và dân dụng.

Tổng quan chi tiết về mặt bích cổ BS4504 PN16

Tiêu chuẩn BS4504 là gì?

Đây là tiêu chuẩn Anh quy định về kích thước, số lỗ bulong, đường kính và độ dày của mặt bích. Tiêu chuẩn này được sử dụng rộng rãi tại châu Âu, châu Á và nhiều quốc gia khác.

Cấp áp lực PN16 là gì?

PN là viết tắt của “Pressure Nominal”
PN16 tương ứng áp lực làm việc tối đa khoảng 16 bar
Phù hợp với hệ thống nước, khí, hơi áp suất trung bình

Việc tuân thủ đúng tiêu chuẩn giúp đảm bảo khả năng lắp ghép và vận hành an toàn.

Thông số Mặt bích cổ BS4504 PN16

Quy Cách: DN10 đến DN2000
Áp suất làm việc: PN16
Vật Liệu: Thép carbon steel, SS400, Q235, A105, F304/L, F316/L
Xuất Xứ: Vietnam-China,etc.
Mô tả sản phẩm: Theo tiêu chuẩn BS4504-1969
Sử dụng: Năng lượng điện, dầu khí, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, hệ thống cấp thoát nước, đường ống pccc, thực phẩm, vv

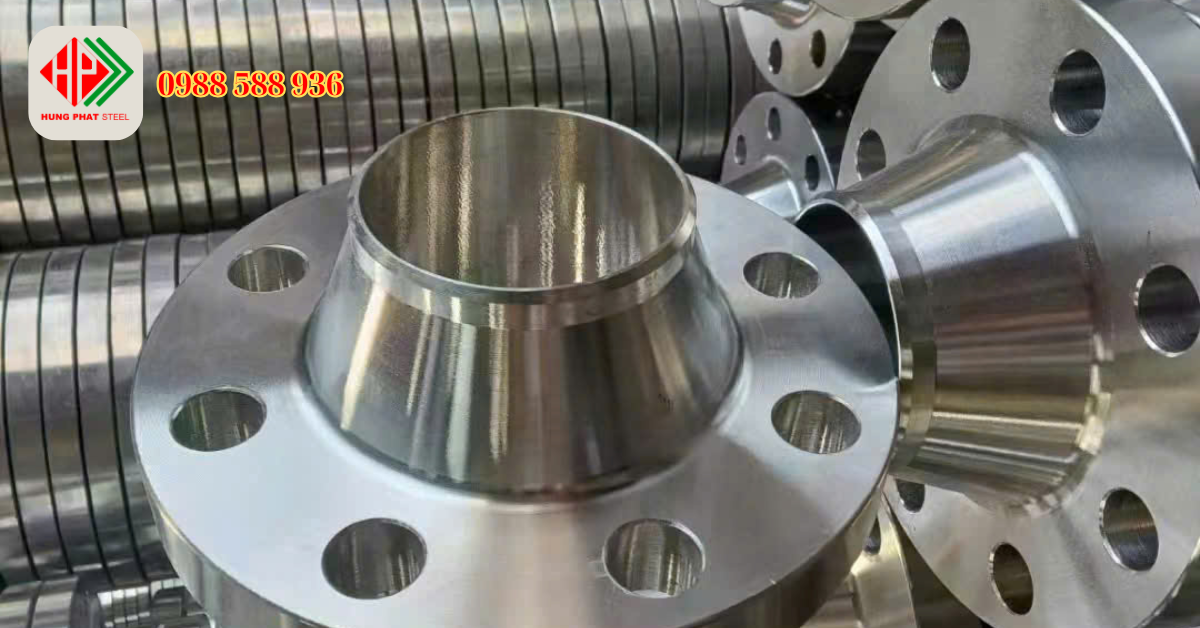

Cấu tạo của mặt bích cổ BS4504 PN16

Mặt bích cổ có thiết kế đặc trưng giúp tăng độ bền và khả năng chịu lực:

Phần cổ (neck): Có dạng hình côn, được hàn vào ống
Mặt bích (flange face): Nơi tiếp xúc với gioăng và mặt bích đối diện
Lỗ bulong: Được gia công chính xác theo tiêu chuẩn
Bề mặt làm kín: Có thể là RF (Raised Face) hoặc FF (Flat Face)

Thiết kế cổ dài giúp phân tán ứng suất đều, giảm nguy cơ nứt gãy tại vị trí kết nối.

Vật liệu sản xuất

Mặt bích cổ BS4504 PN16 được chế tạo từ nhiều loại vật liệu khác nhau:

Thép carbon (A105, SS400): Phổ biến, giá thành hợp lý
Thép mạ kẽm: Tăng khả năng chống gỉ
Inox (304, 316): Dùng trong môi trường ăn mòn cao
Thép hợp kim: Dùng cho điều kiện nhiệt độ và áp suất đặc biệt

Tùy vào môi trường làm việc, người dùng sẽ lựa chọn vật liệu phù hợp để đảm bảo tuổi thọ và hiệu quả sử dụng.

Báo giá mặt bích cổ BS4504 PN16 hiện hành

Nhà cung cấp: Thép Hùng Phát
Tiêu chuẩn: BS 4504 – PN16
Vật liệu tham khảo: Thép carbon (CT3 / A105)

DN (mm)	Đường kính ống	Giá tham khảo (VNĐ/cái)
DN15	1/2”	45.000 – 60.000
DN20	3/4”	55.000 – 70.000
DN25	1”	65.000 – 85.000
DN32	1 1/4”	85.000 – 110.000
DN40	1 1/2”	110.000 – 140.000
DN50	2”	150.000 – 190.000
DN65	2 1/2”	220.000 – 280.000
DN80	3”	300.000 – 380.000
DN100	4”	420.000 – 520.000
DN125	5”	650.000 – 780.000
DN150	6”	850.000 – 1.050.000
DN200	8”	1.500.000 – 1.900.000
DN250	10”	2.400.000 – 2.900.000
DN300	12”	3.500.000 – 4.200.000

Ưu điểm nổi bật

Mặt bích cổ BS4504 PN16 được đánh giá cao nhờ nhiều ưu điểm:

Khả năng chịu áp lực tốt

Thiết kế cổ dài giúp phân tán lực, tăng khả năng chịu áp lực và nhiệt độ.

Độ kín cao

Khi kết hợp với gioăng và bulong, mặt bích tạo nên kết nối kín, hạn chế rò rỉ.

Độ bền cao

Liên kết hàn cổ giúp tăng độ chắc chắn so với các loại mặt bích khác.

Phù hợp hệ thống quan trọng

Được sử dụng trong các hệ thống yêu cầu độ an toàn cao như công nghiệp nặng, dầu khí.

Nhược điểm

Bên cạnh ưu điểm, mặt bích cổ cũng có một số hạn chế:

Chi phí cao hơn so với mặt bích trơn hoặc ren
Yêu cầu kỹ thuật hàn cao
Thời gian lắp đặt lâu hơn do phải hàn

Tuy nhiên, với những hệ thống yêu cầu độ bền và ổn định cao, đây vẫn là lựa chọn tối ưu.

Ứng dụng thực tế

Mặt bích cổ BS4504 PN16 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Trong hệ thống cấp thoát nước

Kết nối đường ống nước sạch
Hệ thống xử lý nước

Trong công nghiệp

Hệ thống dẫn dầu, khí
Nhà máy hóa chất
Hệ thống hơi

Trong PCCC

Đường ống chữa cháy
Trạm bơm và hệ thống sprinkler

Trong ngành năng lượng

Nhà máy nhiệt điện
Hệ thống năng lượng tái tạo

So sánh với các loại mặt bích khác

Loại mặt bích	Đặc điểm	Ứng dụng
Mặt bích cổ	Hàn cổ, chịu lực tốt	Áp lực cao
Mặt bích trơn	Không cổ, lắp nhanh	Áp lực thấp
Mặt bích ren	Có ren, không cần hàn	Hệ nhỏ
Mặt bích mù	Bịt đầu ống	Kiểm tra, bảo trì

Trong đó, mặt bích cổ là lựa chọn tối ưu cho các hệ thống quan trọng.

Hướng dẫn lắp đặt

Để đảm bảo hiệu quả, cần thực hiện đúng quy trình:

Chuẩn bị bề mặt: Làm sạch đầu ống và mặt bích
Hàn cổ bích: Đảm bảo mối hàn đạt tiêu chuẩn
Lắp gioăng: Đặt đúng vị trí
Siết bulong: Siết đều theo hình sao
Kiểm tra áp lực: Đảm bảo không rò rỉ

Việc lắp đặt đúng kỹ thuật sẽ giúp tăng tuổi thọ và độ an toàn của hệ thống.

Lưu ý khi lựa chọn

Khi chọn mặt bích cổ BS4504 PN16, cần chú ý:

Đúng tiêu chuẩn BS4504
Đúng cấp áp lực PN16
Phù hợp vật liệu môi trường
Kiểm tra kích thước và số lỗ bulong

Ngoài ra, nên chọn nhà cung cấp uy tín để đảm bảo chất lượng sản phẩm.

Kết luận

Mặt bích cổ BS4504 PN16 là giải pháp kết nối đường ống hiệu quả, bền vững và an toàn. Với thiết kế tối ưu cho áp lực trung bình đến cao, sản phẩm này được ứng dụng rộng rãi trong nhiều lĩnh vực từ dân dụng đến công nghiệp.

Việc lựa chọn đúng loại mặt bích, kết hợp lắp đặt đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì trong dài hạn.

Quý khách có nhu cầu xin liên hệ số điện thoại, email hoặc địa chỉ bên dưới cuối trang để được bảng báo giá mới nhất (Nếu đang dùng điện thoại di động, quý khách có thể nhấn vào số điện thoại để thực hiện cuộc gọi luôn).
