Nội dung chính:
Cóc nối lồng thép là một loại phụ kiện đóng vai trò quan trọng trong việc kết nối các thanh thép chủ với nhau, tạo nên cấu trúc thép chắc chắn trong các công trình xây dựng hoặc cơ khí.

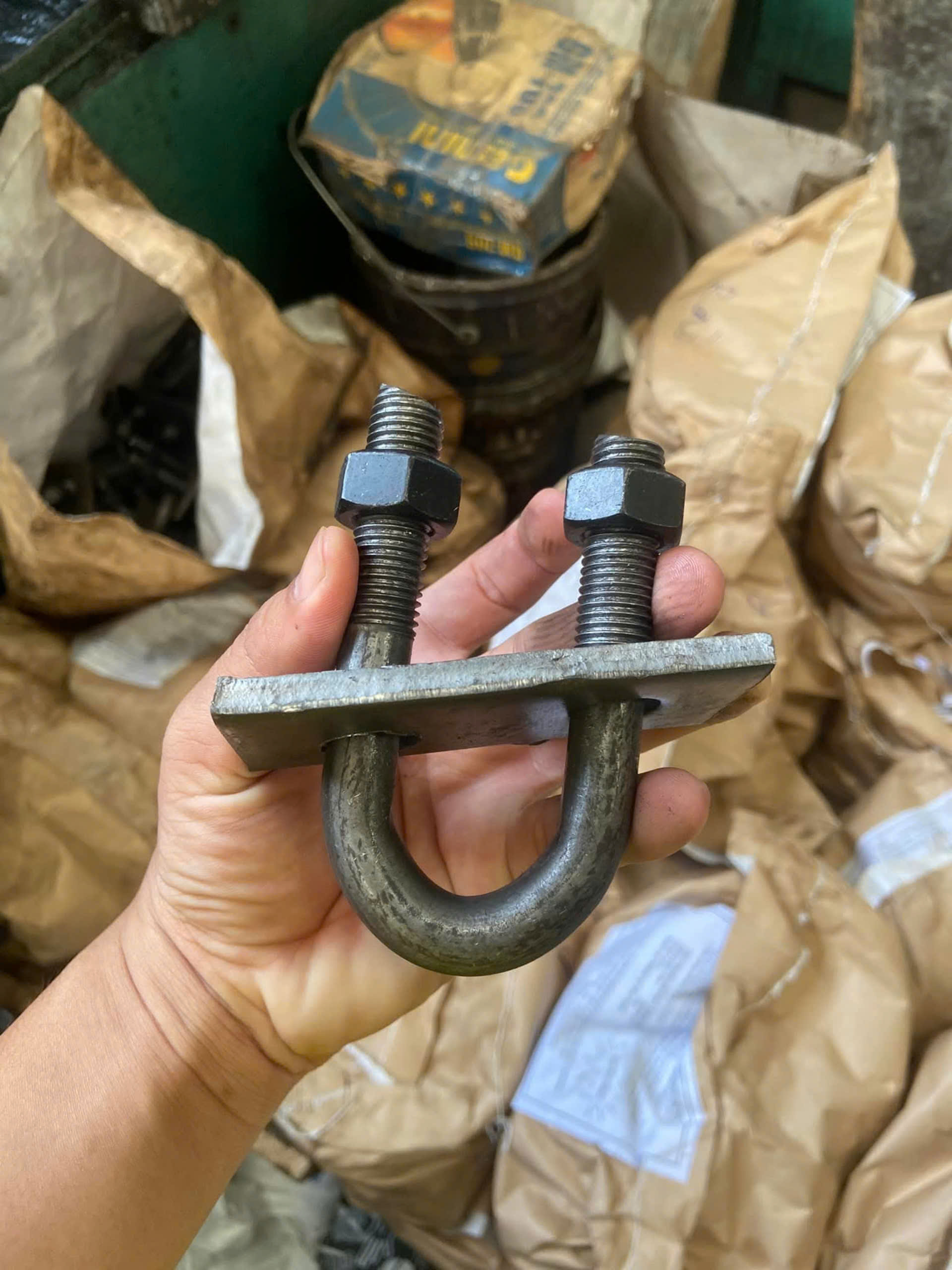

Cóc nối thép (U-Bolt) là gì?
Cóc nối thép hay U-Bolt là phụ kiện cơ khí có dạng chữ U được chế tạo từ thép cường độ cao. Hai đầu ren được kết hợp với bản mã và đai ốc để kẹp chặt các thanh thép hoặc các chi tiết kết cấu thép lại với nhau.
Trong thi công cọc khoan nhồi và tường vây, U-bolt thường được sử dụng để:
- Liên kết các đoạn lồng thép trong quá trình lắp ráp.
- Cố định thép chủ với thép gia cường.
- Kẹp các thanh chống biến dạng lồng thép.
- Liên kết khung định vị và các chi tiết phụ trợ.
- Hỗ trợ nâng hạ lồng thép bằng cẩu.
Tại sao không dùng hàn hoặc buộc thép?
Đối với các lồng thép cọc khoan nhồi đường kính lớn từ 800 mm đến trên 3.000 mm, trọng lượng có thể lên đến hàng chục tấn. Việc chỉ dùng dây buộc không đảm bảo độ cứng vững khi nâng hạ.
U-bolt mang lại các ưu điểm:
- Thi công nhanh.
- Dễ tháo lắp.
- Không ảnh hưởng cơ tính thép như hàn nhiệt.
- Tăng độ ổn định hình học của lồng thép.
- Thuận tiện cho vận chuyển và chia đoạn lồng thép
Điểm nổi bật của cóc nối lồng thép bao gồm
- Kết nối nhanh chóng và đơn giản: Cóc nối lồng thép được thiết kế với các rãnh khớp nối, giúp quá trình kết nối các thanh thép diễn ra nhanh chóng và dễ dàng.
- Độ bền vững cao: Được làm từ vật liệu chất lượng cao, có khả năng chịu lực và chống ăn mòn, cóc nối lồng thép đảm bảo tính bền vững.
- Tiết kiệm chi phí: Cóc nối lồng thép giúp giảm chi phí nhân công và thời gian thi công.
Cóc nối lồng thép có sử dụng đa dạng trong các lĩnh vực bao gồm xây dựng, công nghiệp và cơ khí.
| ✅Cóc nối lồng thép Hùng Phát Steel | ⭕Nhân viên tư vấn chuyên nghiệp tận tâm, báo giá mới nhất |
| ✅Giao hàng nhanh chóng | ⭕Giao nhanh trong vòng 2h-3h tại khu vực TP.HCM và lân cận |
| ✅Hỗ trợ phí vận chuyển | ⭕Miễn phí vận chuyển trong bán kính 5km tại TP.HCM |
| ✅Cam kết giao đúng, giao đủ | ⭕Cam kết giao đúng hàng, đủ số cây, số kg, chính hãng và hàng còn mới 100% |
| ✅Bảo hành đổi trả | ⭕Chính sách hậu mãi, bảo hành, đổi trả hoàn tiền nhanh chóng |
Cấu trúc của Cóc Nối Lồng Thép
Cóc nối lồng thép bao gồm hai phần chính:
- Thân U: M12 M14 M16: uốn hình chữ U và tiện ren 2 đầu
- Bản mã: Thép tấm đột 2 lỗ
- Ecu (con tán): M12 M14 M16
Kích Thước Cóc Nối Lồng Thép
Cóc nối lồng thép có nhiều kích thước khác nhau, dựa theo đường kính lỗ ren và chiều cao của cóc.
- Đường kính lỗ ren: Được kí hiệu bằng chữ M tiếp theo là số chỉ đường kính lỗ ren. Ví dụ: cóc nối lồng thép M12 có đường kính lỗ ren là 12mm.
- Chiều cao của cóc: Được kí hiệu bằng chữ H tiếp theo là số chỉ chiều cao của cóc. Ví dụ: cóc nối lồng thép H20 có chiều cao là 20mm.
>>> xem thêm chi tiết bản vẽ, thí nghiệm và ứng dụng của cóc nối lồng thép tại đây
Lựa Chọn Cóc Nối Lồng Thép
Khi lựa chọn cóc nối lồng thép, cần chú ý:
Chọn loại cóc phù hợp với đường kính thanh thép chủ.
Chọn cóc phù hợp với chiều cao thanh thép chủ.
Chọn cóc phù hợp với môi trường sử dụng.
Lắp Đặt Cóc Nối Lồng Thép
Lắp đặt cóc nối lồng thép không quá phức tạp, nhưng đòi hỏi tuân thủ quy trình đúng đắn.
Quy Trình Lắp Đặt:
- Chuẩn bị dụng cụ: Cờ lê, máy khoan,…
- Vệ sinh thanh thép chủ.
- Khoan lỗ trên thanh thép chủ.
- Đưa thanh thép chủ vào lỗ của cóc.
- Siết chặt bu lông để cố định cóc.
Lưu ý khi lắp đặt:
- Thanh thép chủ cần vệ sinh sạch sẽ.
- Kích thước lỗ khoan trên thanh thép phải phù hợp với đường kính lỗ ren của cóc.
- Siết bu lông với lực phù hợp để đảm bảo cóc được cố định chắc chắn.
Cóc nối lồng thép là một phụ kiện quan trọng, hỗ trợ tạo nên cấu trúc thép vững chắc trong nhiều loại công trình khác nhau, từ xây dựng đến cơ khí.
Tiêu chuẩn thí nghiệm cóc nối U-Bolt
Các thí nghiệm thường áp dụng gồm:
1. Thí nghiệm kéo đứt
Kiểm tra khả năng chịu tải của thân U-bolt và ren.
Tiêu chuẩn tham khảo:
- ASTM F606
- ISO 898-1
2. Thí nghiệm độ cứng
Đánh giá chất lượng vật liệu sau gia công và nhiệt luyện.
Tiêu chuẩn:
- ASTM E18
- ISO 6508
3. Kiểm tra kích thước
Bao gồm:
- Đường kính thân U.
- Bán kính uốn.
- Bước ren.
- Chiều dài ren.
- Độ vuông góc của bản mã.
4. Kiểm tra lớp mạ
Đối với U-bolt mạ kẽm:
- Chiều dày lớp mạ.
- Độ bám dính lớp mạ.
- Khả năng chống ăn mòn.
Tiêu chuẩn tham khảo:
- ASTM A123
- ISO 1461
Yêu cầu nghiệm thu tại công trường
Đối với lồng thép cọc khoan nhồi và tường vây, U-bolt thường được kiểm tra:
- Chứng chỉ vật liệu (Mill Test Certificate).
- Kích thước thực tế.
- Cấp bền bu lông.
- Tình trạng ren.
- Lực siết đai ốc.
- Tình trạng biến dạng sau lắp đặt.
Các dự án metro, tầng hầm sâu, cầu vượt và nhà cao tầng thường yêu cầu thí nghiệm mẫu U-bolt trước khi đưa vào thi công đại trà nhằm đảm bảo an toàn trong quá trình nâng hạ lồng thép có tải trọng lớn.

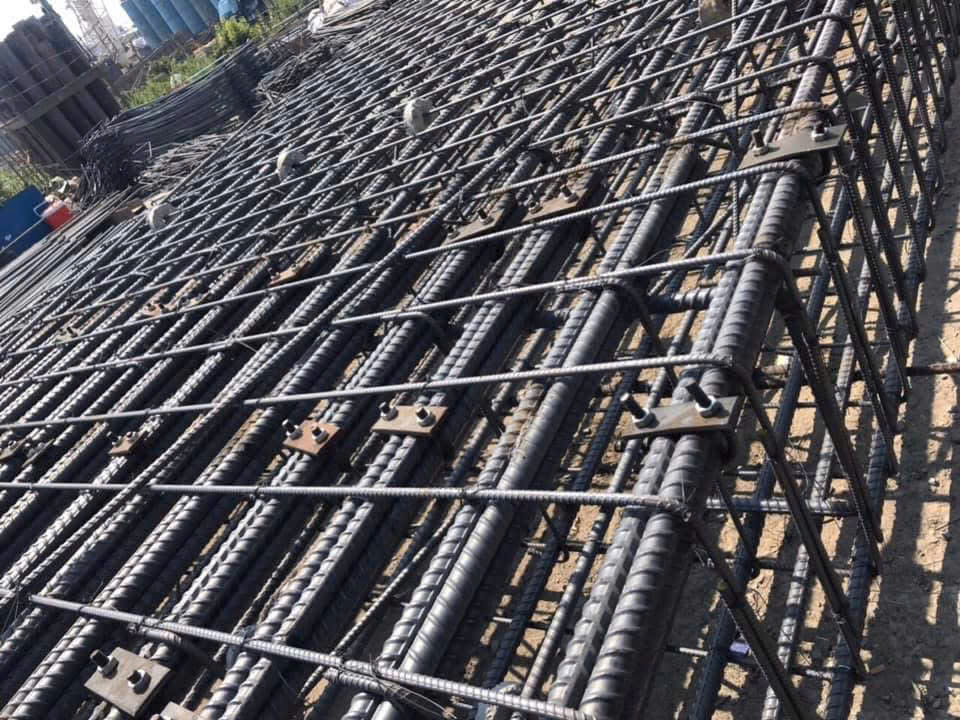

Đơn Vị Gia Công Cóc Nối Thép Cọc Khoan Nhồi Và Tường Vây
Thép Hùng Phát là đơn vị chuyên gia công cóc nối thép (U-Bolt) phục vụ thi công cọc khoan nhồi, tường vây, kết cấu cầu đường và các công trình xây dựng dân dụng, công nghiệp trên toàn quốc. Công ty nhận sản xuất theo bản vẽ hoặc yêu cầu thực tế của từng dự án với các quy cách phổ biến như M10, M12, M14, M16 và các kích thước đặc biệt.
Sản phẩm được gia công từ thép carbon chất lượng cao như CT3, S45C hoặc các loại thép theo yêu cầu kỹ thuật của chủ đầu tư. Bề mặt có thể để thép đen, mạ kẽm điện phân hoặc mạ kẽm nhúng nóng nhằm đáp ứng điều kiện môi trường và tuổi thọ công trình. Thép Hùng Phát đồng thời cung cấp đầy đủ bản mã, đai ốc và các phụ kiện đi kèm để tạo thành bộ cóc nối hoàn chỉnh.
Trong các dự án cọc khoan nhồi và tường vây, cóc nối thép đóng vai trò liên kết các thanh thép chủ của lồng thép, giúp đảm bảo độ ổn định trong quá trình vận chuyển, cẩu lắp và hạ lồng thép xuống hố khoan. Nhờ khả năng chịu lực tốt, thi công nhanh và dễ kiểm soát chất lượng, U-Bolt hiện là giải pháp được nhiều nhà thầu nền móng lựa chọn.
Với hệ thống máy móc gia công cơ khí, đội ngũ kỹ thuật nhiều kinh nghiệm và khả năng sản xuất theo yêu cầu, Thép Hùng Phát cam kết cung cấp sản phẩm đúng quy cách, đúng tiến độ và đáp ứng các yêu cầu thí nghiệm, kiểm định của từng công trình.
Quý khách có nhu cầu xin liên hệ số điện thoại, email hoặc địa chỉ bên dưới cuối trang để được bảng báo giá mới nhất (Nếu đang dùng điện thoại di động, quý khách có thể nhấn vào số điện thoại để thực hiện cuộc gọi luôn).
